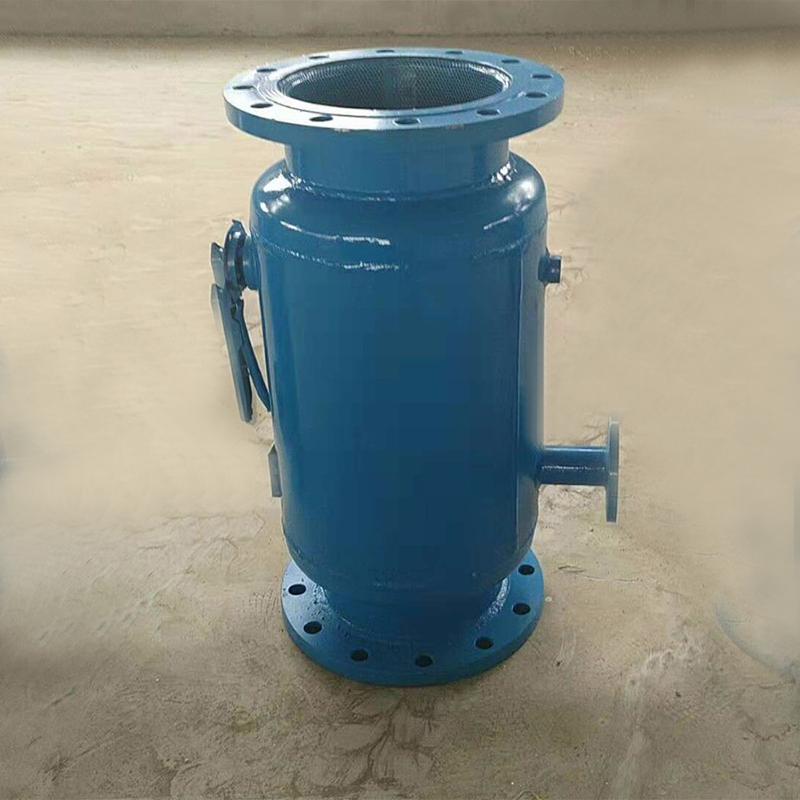

直通除污器由過濾器本體、轉向閥、濾網、排污口組成。被處理水通過進水口進入過濾器本體，水中雜質便會截留在不銹鋼濾網上，當雜質堆積到一定程度時，濾網內外兩側的壓差達到設定值（≤0.05MPa),打開排污閥，關閉轉向閥，除污器開始排污。

    設備特點：

    1、過濾器在全流量下能正常工作，連續出水，既保持了高的流量，又具有低的壓力降，避免了由于流速低而造成的表面污漬；

    2、直接安裝在管網系統上，不需要任何支撐結構，節省空間；

    3、安裝方便，只需接入待處理系統的管路上即可；

    4、不需要安裝旁通管路，拆卸排污；

    5、清洗時不影響正常過濾。

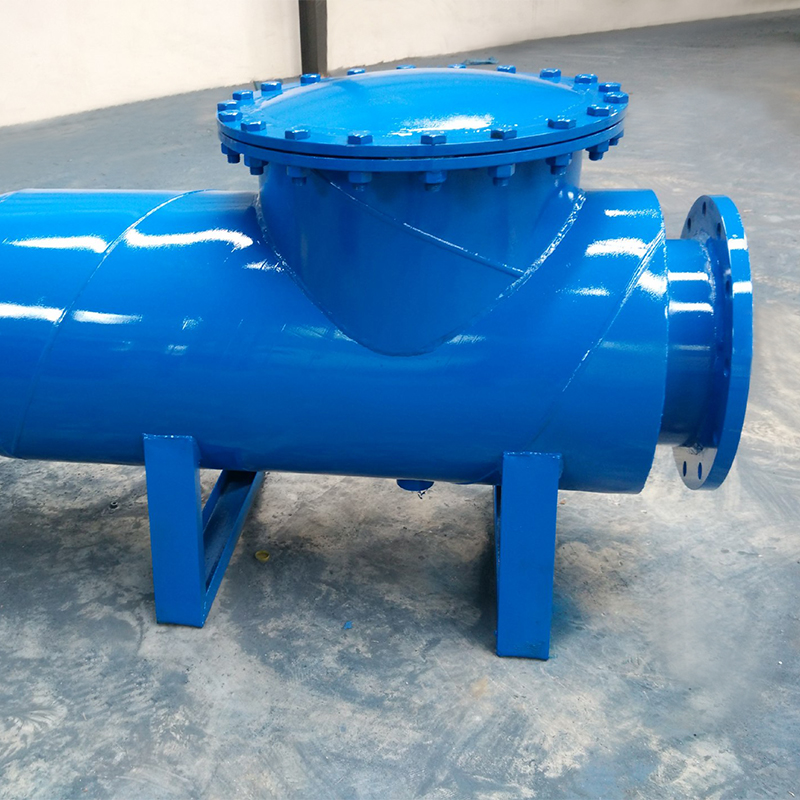

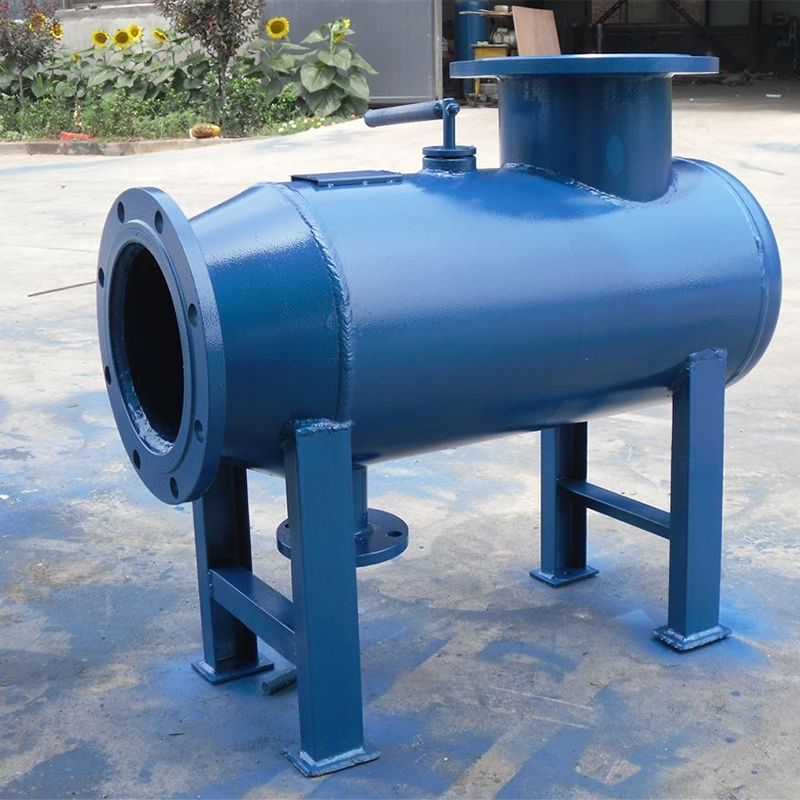

    臥式角通除污器用來清除、過濾管路中雜質和污物，以保證系統內水質清潔，減少阻力并防止堵塞管路。臥式角通除污器具有阻力小、重量輕、安裝調試方便等特點，特別是排污方便、迅速，可不停機操作并可反向沖刷濾網，使之不堵塞，對連續運行的系統更為適用，廣泛應用于工業及民用建筑采暖系統。

    臥式角通除污器結構特征及工作原理：

    臥式角通除污器主要由濾網、閥門、筒體、排污裝置組成。濾網和筒體材料根據用戶需要可以使用碳鋼或不銹鋼制造；法蘭材料為碳鋼結構，表面光潔；閥門主要用于改變介質在除污器內的流動方向；整機密封材料由石棉板和橡膠密封，密封性能良好。

    當除污器工作時閥門處于開啟狀態，介質進入除污器經過出口；當除污器需排污時，閥門處于關閉狀態，介質亦經濾網過濾通過閥板周邊間隙改變流向，反向經濾網，開啟排污閥，排除雜質，整個過程處于不停止運動。

    技術特征及安裝尺寸：

    臥式角通除污器設計參數為：設計壓力1.6MPa；設計溫度為150℃；阻力＜0.025MPa；濾網孔徑d=3mm。濾網流通面積是進口管面積的4倍,特殊規格訂貨時提出。
